Scheuten heeft via Blitta Gevelsystemen de gevelbeglazing verzorgd. Het gaat totaal om 12.000 vierkante
meter glas, waarvan de helft shadowboxen (door Scheuten Projects) en de helft Trisolide Brilliant tripleglas
en Isolide Brilliant isolatieglas. In augustus 2017 is gestart met de realisatie en volgens planning is het
project medio 2021 afgerond.

Trisolide Brilliant G
8 GN 70/35 (TGI 14 Argon) 5 (TGI 14 Argon) SSN 1.1. 66.2 met TGI afstandhouders
55.2 GN 70/35 (TGI 14 Argon) 6 (TGI 14 Argon) SSN 1.1 55.0,5 SAF met TGI afstandhouders
Multisafe
88.4 heat strenghtenend met twee tegenover elkaar liggende zijden gepolijst
Isolide Brilliant
44.2 GN 50/32 (TGI 20 Argon) 55.2 met TGI afstandhouder
66.2 GN 50/32 (TGI 16 Argon) 882.2 met TGI afstandhouder
66.2 GN 50/32 (TGI 16 Argon) SSN 1.1 66.2 met TGI afstandhouder en verhoogde siliconen randafdichting
(8 mm)
Isolide shadowbox
6 gehard (9) 6 Colorsafe gehard met verhoogde siliconen randafdichting (8 mm) heatsoak getest
8 gehard (9) 6 Colorsafe gehard met verhoogde siliconen randafdichting (8 mm) heatsoak getest

van een antislip laag, is onderdeel van de
tuin op die verdieping. Er zullen dagelijks
mensen overheen lopen en dus moest hij
robuust worden uitgevoerd. Bij de
berekeningen van dit deel van het dak
moesten we naast begaanbaarheid voor
reparatie en onderhoud dus ook met
vloerbelasting gaan rekenen.’

De glazen brug steunt op elegante
rvs-pootjes die voorzien zijn van een
inwendige schroefdraad om ze in hoogte
te kunnen verstellen. Ze steunen recht-
streeks af op het onderliggende glasdak.
De pootjes zitten aan de kant van het dak
in EPDM-rubbers in het water. Aan de kant
van het brugdek zijn ze rechtstreeks op
het glas aangebracht met een transpa-
rante lijm. ‘Dan heb je dus te maken met
de zwaarte van de last van de vloerbelas-
ting, plus het gewicht van de glazen
loopbrug en die dragen allemaal op het
gebied met de grootste overspanning,
terwijl je gebonden bent aan de 560
millimeter hoogte van de vin in verband
met de onderliggende detaillering. De
grootste overspanning draagt dus ook de
grootste belasting. Door het dak en de

vinnen in glas uit te voeren, hebben we de
maximale transparantie die MVRDV voor
ogen stond weten te bereiken in een
bouwtechnisch hoogwaardige oplossing.
Met dergelijke opdrachten spelen we mee
in de Champions League van de glasdaken
en daar ben ik best trots op.’

PRECISIEWERKJE
Behalve dat het dak bouwtechnisch gezien
een pittige opgave was, was het aanbren-
gen van de glazen vinnen en glazen platen
ook nog een uitdagende klus. De glazen
vinnen zijn geproduceerd in Spanje. Om
het gewicht van de glazen daken te
kunnen torsen, werden er door Kingspan
op de productielocatie in Uden stalen
strips op aangebracht door middel van
structurele verlijming.

De vinnen en de glasplaten van de daken
zijn vanuit Uden naar Amsterdam gebracht
en met een hijskraan in de inkassingen in
het beton van de vloer aangebracht. Na
plaatsing van de liggers bracht Kingspan
Light + Air rondom een stalen hoeklijn
aan. Daarna monteerde het bedrijf
waterdichte kantlijsten, plaatste het glazen

dak kitte het af. Het leggen van de vinnen
en de glazen platen was een precisiewerk-
je. De hijskraan stond aan de andere kant
van het gebouw. Het glas moest eerst
naar de locatie gehesen worden, terwijl bij

het neerlaten van de platen er tussen de
glasplaten en het staal 3 tot 5 mm speling
zat. Het hijsen verliep zonder problemen
met uiteindelijk een bijzonder glasdak als
resultaat.

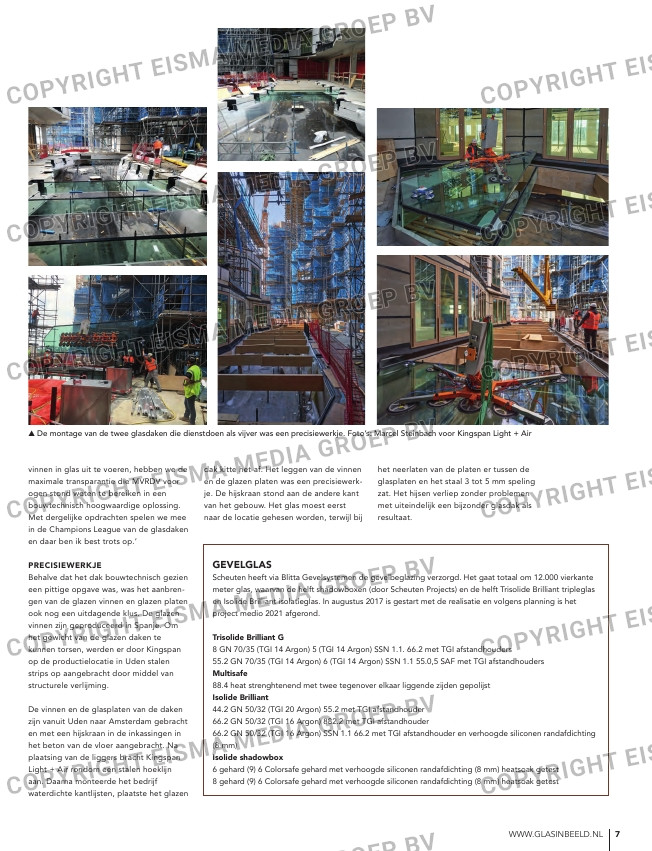

 De montage van de twee glasdaken die dienstdoen als vijver was een precisiewerkje. Foto’s: Marcel Steinbach voor Kingspan Light + Air Een dak als beekje in een bergdorp; het resultaat is verbluffend. Foto: Ossip van Duijvenbode voor MVRDV
