Pagina 30 van: Glas in Beeld #4 – september 2022

30 GLAS IN BEELD

de afmetingen van de ruiten mag aangeno-
men worden dat de beoordeelde ruiten in
onbeschadigde toestand en indien juist
geplaatst in staat zij n weerstand te bieden
aan deze belastingen.

Schade door vandalisme of te hoge
temperatuurverschillen in het glas kond al
snel uitgesloten worden. Dit omdat de
oorsprong van de schade zich in alle
gevallen nabij de onderrand van de ruit
bevindt en omdat de ruiten vervaardigd
zij n uit thermische geharde glasplaten. De
twee grotere glaskorrels op de positie van
de breukoorsprong wekten in eerste
instantie het vermoeden dat een nikkelsul-
fi de-insluiting oorzaak van de schade was.
Omdat het breukvlak zich in alle gevallen
niet tussen deze twee korrels bevindt en
een insluiting op dit breukvlak nooit
aanwezig is, kon nikkelsulfi de-insluiting
eveneens als oorzaak worden uitgesloten.

Het onderzoek heeft ook aangetoond dat
de breukoorsprong telkens correspondeert
met een positie van een dieper ingeslagen
kunststof keg. Door het dieper inslaan van
deze keg en de vorm van het klemprofi el is
heel plaatselij k extra drukkracht op het glas
uitgeoefend. Door de positie van de
fl exibele EPDM-slabben niet te laten
corresponderen met de positie van de
keggen wordt de onderrand als gevolg van
deze hogere drukkracht op deze positie
meer in de richting van het voorste deel
van het aluminium klemprofi el gedrukt en
permanent op buiging belast. Als we naar
de vorm van het klemprofi el kij ken dan mag
aangenomen worden dat de buitenste
glasplaat van het gelaagde glas hierbij in
contact komt met het klemprofi el. Zeker
omdat de fl exibele EPDM-strookjes, die
dienen om glas/metaal-contact te vermij –
den, maar een dikte hebben van 2 mm en
gemakkelij k ingedrukt kunnen worden.
Doordat het glas heel plaatselij k contact
met het aluminium klemprofi el heeft zullen
belastingen door personen of windlasten
ook tot grotere spanningen in het glas
leiden dan bij het ontwerpen is veronder-
steld.

CONCLUSIES
Uit het voorgaande kan opgemaakt
worden dat de oorzaak van de opgetreden

maken dat bij het plaatsen gebruik is
gemaakt van kunststof keggen met een
breedte van 75 mm en een hoogte van 50
mm. De toegepaste keggen hebben aan
de bovenzij de een dikte van 8 mm en aan
de onderzij de een dikte van 5 mm. De
keggen hebben een dusdanige vorm dat
bij het inslaan van de keggen de ruit in het
klemprofi el is gefi xeerd. De bovenzij de
van de keggen bevindt zich doorgaans
circa 30 mm onder de bovenrand van het
klemprofi el. Op de positie van de
breukoorsprong is de kunststof keg
telkens enkele millimeters dieper het
systeem ingeslagen.

Andere bevindingen zij n de volgende. De
EPDM-strookjes, die om de ruitrand zij n
gevouwen, bevinden zich doorgaans op
meer dan 100 mm afstand van een keg. Bij
het uitnemen van de keggen zij n de dieper
ingeslagen keggen er alleen met veel
moeite uit te krij gen. Bij de uitgenomen
beschadigde ruiten is op te maken dat de
breukoorsprong zich telkens op circa 20
mm afstand van de onderrand van de ruit
bevindt. Deze positie correspondeert met
de positie van de onderrand van de dieper
ingeslagen kunststof keg. Op de positie
van de breukoorsprong zij n steeds twee
wat grotere glaskorrels te zien. Eenmaal
geplaatst op de glasbok heeft Peutz de
breukoorsprong nader onderzocht. Te zien
is dat het breukvlak tussen de twee
grotere glaskorrels in geen van de
gevallen vlak is en dat in dit breukvlak
nooit een insluiting te zien is. Bij het
merendeel van de ruiten die uitgenomen
zij n, is ook bij de onderrand van de ruit
een aanzienlij ke mate van witwaas in de
PVB-tussenlaag te zien. Bij twee onder-
zochte ruiten was het zelfs mogelij k een
voelermaat tussen het glas en het PVB in
te brengen.

BEOORDELINGEN
De ruiten in de balkonafscheidingen van
het appartementencomplex dienen
weerstand te bieden aan twee belastingen.
Allereerst aan de volgens NEN-EN
1991-1-4 in rekening te brengen windbelas-
ting en daarnaast aan de volgens NEN-EN
1991-1-1 in rekening te brengen horizon-
tale belastingen voor vloerafscheidingen.
Gezien de gekozen ruitsamenstellingen en

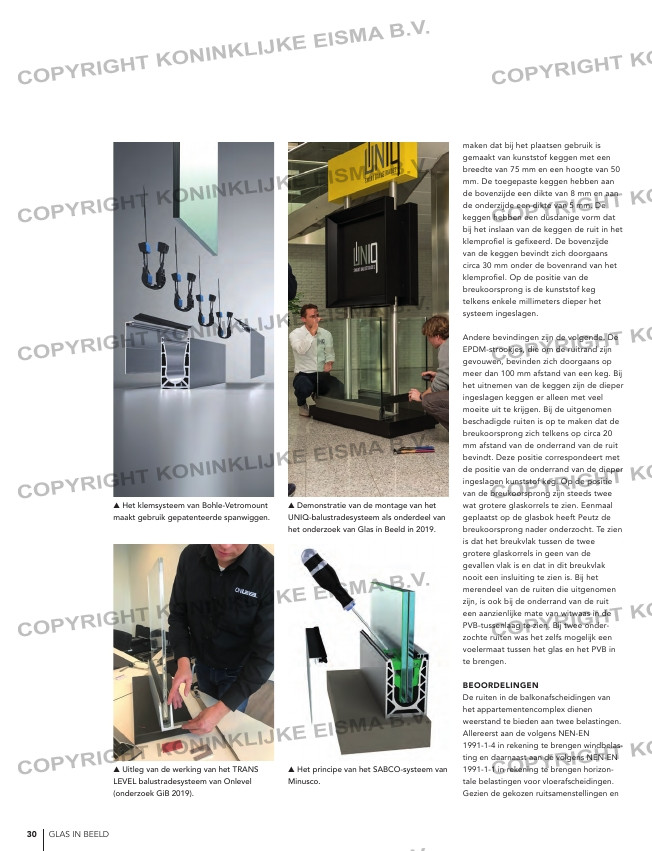

 Demonstratie van de montage van het
UNIQ-balustradesysteem als onderdeel van
het onderzoek van Glas in Beeld in 2019.

 Het principe van het SABCO-systeem van
Minusco.

 Het klemsysteem van Bohle-Vetromount
maakt gebruik gepatenteerde spanwiggen.

 Uitleg van de werking van het TRANS
LEVEL balustradesysteem van Onlevel
(onderzoek GiB 2019).
