peperclip

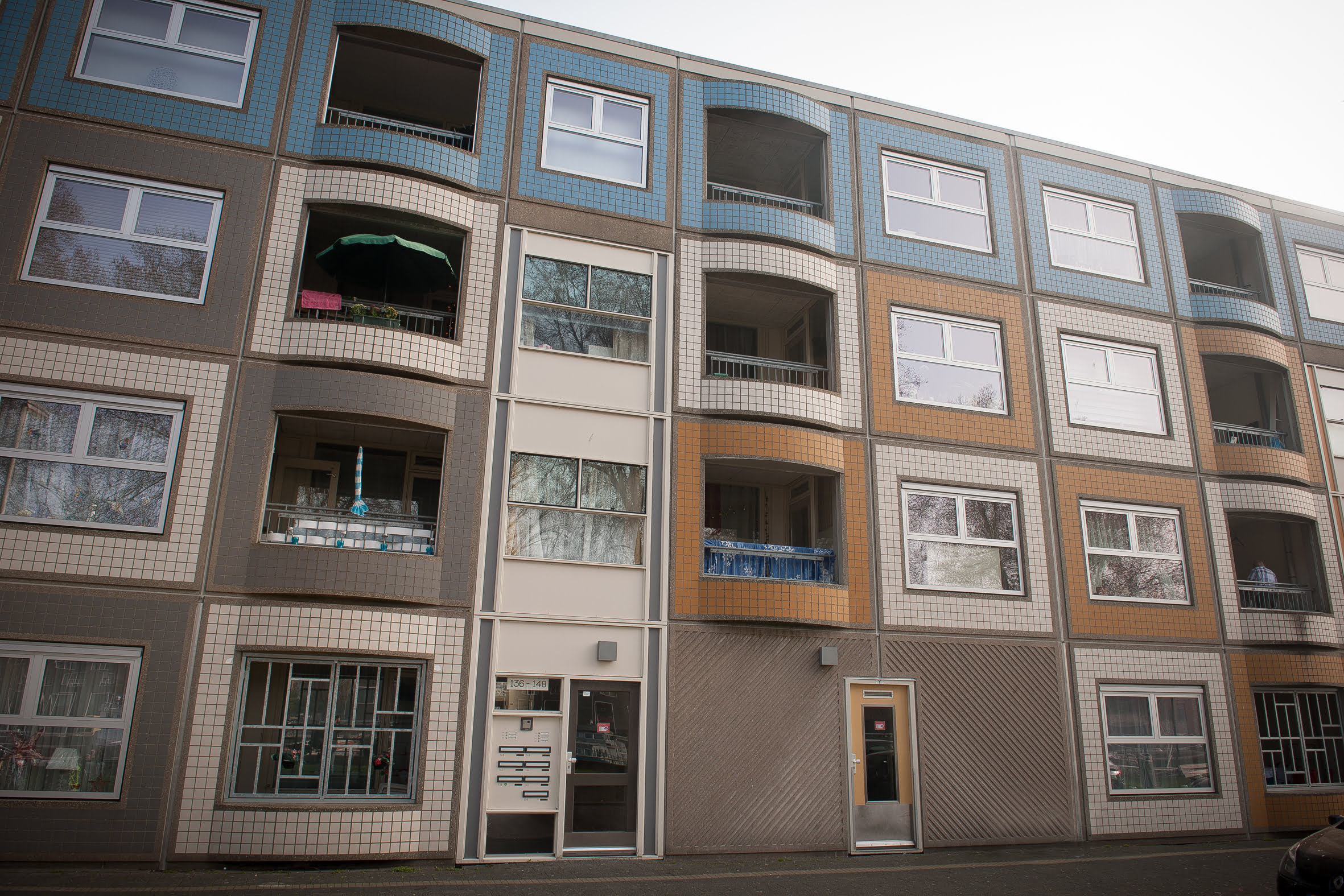

Op de Kop van Zuid in Rotterdam is het opvallende gebouw De Peperklip na een grondige opknapbeurt volledig in ere hersteld. Gevels, trappenhuizen en de woningen zelf: alles werd onder handen genomen. Ook de kozijnen en het glas werden vervangen. Die kregen een update als compromis tussen esthetiek, respect voor het originele ontwerp en de hoge technische eisen op het vlak van isolatie, natuurlijke ventilatie en akoestiek.

De opknapbeurt van De Peperklip geldt als één van Nederlands grootste renovatieprojecten uit de geschiedenis. Tussen 2017 en 2020 werden 545 woningen en acht bedrijfsruimtes grondig gerenoveerd. Wat het helemaal opmerkelijk maakt is dat de bewoners van het sociale woningcomplex tijdens die verbouwingswerken in hun appartementen bleven wonen. Een huzarenstukje van Vestia. De woningcorporatie wilde het gebouw samen met de gemeente vooral ‘futureproof’ maken, zowel technisch als qua onderhoud. Mét respect voor het ruim veertig jaar oude ontwerp van de hand van architect Carel Weeber.

Invisivent toproosters

De Peperclip lijkt op een opengebogen paperclip. Maar het dankt z’n naam aan de klippers (boten) die er peper in de haven aanvoerden. In het project zijn Invisivent NL toproosters van Renson toegepast. In het oorspronkelijke ontwerp van Weeber waren de kozijnen onderin uitgerust met zwaar gebouwde suskasten. Die zorgden voor de natuurlijke toevoer van verse buitenlucht, maar moesten tegelijk het lawaai buiten houden. Esthetisch verre van de mooiste oplossing. Maar vooral ook een vorm van ventilatie waarmee de bewoners niet bleken om te kunnen gaan. Als irritant ervaren, werden die heel vaak dichtgekleefd. En dat was natuurlijk funest voor het binnenklimaat in de woningen.

  • peperclip

In één lijn doorlopend

Carla Froger (ontwerpend architect): ‘Renson had een update van zijn Invisivent toprooster. Het was zo aangepast aan de Nederlandse markt dat de aanslag van de kozijnen voor montage tegen een stelkozijn in één lijn doorliep op het toprooster dat er bovenop gemonteerd werd. Dat was natuurlijk een groot pluspunt voor het bouwteam. Het daarmee verkregen beeld werd ook bij de dienst Welstand positief onthaald en uiteindelijk goedgekeurd. Het eerder bedachte alternatief om toproosters zonder aanslag luchtdicht te monteren, was in hoogte iets slanker. Maar dat hadden we definitief laten varen omdat deze oplossing met doorlopende aanslag voor aannemer Maasmond en opdrachtgever Vestia veel interessanter was. Dit vanwege het kleinere risico op luchtlekken met toprooster en kozijn in één geheel gemonteerd.’

U-waarde

Het toegepaste glas is Climaplus van Saint-Gobain met een Tl en g-waarde van 81/64 en een Ug-waarde van 1,1 W/m2K. Samenstellingen 15(15)4, 8(15)6 en 5(15)44.2. In het bestek was opgenomen een kozijn van metaal (thermisch onderbroken), HR++ glas, een U-waarde inclusief kozijn en rooster van 2,3 W/m2K en g-waarde van 0,6. Jan Smit, projectleider bij Rollecate: ‘Voor de profielserie AWS65 heeft Schüco de Ucw-waarde berekend met twee typen ventilatieroosters: De Ducoline en de Glasmax. Met een Ug-waarde van 1,1 en een Psi-waarde van 0,051 is de gemiddelde Ucw-waarde met het Ducoline-rooster 1,7 W/m2K en met het Glasmax-rooster 1,6 W/m2K  Het rooster vormt een relatief groot oppervlak en de invloed van dat rooster is dus vrij groot. Rooster en profiel zijn in de juiste verhoudingen meegerekend en de uitkomst is een Ucw-waarde van 1,7 en 1,6 W/m2K. De gestelde eis was een gemiddelde Ucw-waarde van 2,3 W/m2K en daar voldoet de profielserie AWS65 ruimschoots aan.’

Efficiënt kunnen werken

‘Hadden we de Invisivent NL van Renson niet gehad, dan hadden we sowieso niet te maken met een standaard aansluiting tussen kozijn en toprooster. Wat ons meer aandacht en energie bij de montage gekost zou hebben’, vat Smit het samen. ‘Terwijl we nu heel efficiënt konden werken: oud kozijn eruit, nieuw kozijn mét toprooster als één geheel in de plaats. Klaar. Het was dan ook mooi meegenomen dat de bewoners met zo weinig mogelijk overlast te maken kregen tijdens de renovatie. Zeker omdat ze er tijdens de werken gewoon bleven wonen.’
