In Helsinki is een parkeergarage tussen twee monumentale gebouwen omgevormd tot een stedelijke ruimte die het hele jaar door gebruikt kan worden. Dit gebeurde met behulp van 190 op maat gemaakte, driehoekige driedubbele isolerende glaselementen (IGU’s). Het glas kan tot aan de randen verwarmd worden. Die zijn geïnstalleerd boven een bladerdak van glas. Ze danken hun hoge draagvermogen aan speciale PVB-interlayers van Kuraray.
Bij de beurs glasstec ligt de focus niet alleen op machines, energieprestaties of nieuwe coatings. Soms wordt de innovatieve kracht van de glasindustrie zichtbaar in bijzondere projecten. Twee actuele projecten uit het exposantenaanbod laten zien hoe de sector zelfs aan de meest complexe eisen kan voldoen. Ook is de sector in staat oplossingen te ontwikkelen voor nieuwe technologieën. Zo is SCHOTT erin geslaagd om uiterst nauwkeurige reflecterende golfgeleiders voor augmented reality-brillen op industriële schaal te produceren. Dit is een cruciaal optisch component dat digitale inhoud in het gezichtsveld integreert. Dit werd tot nu toe als een technologische bottleneck beschouwd.
Cultureel erfgoed
In het centrum van Helsinki is een voormalige parkeerplaats omgevormd tot een overdekte stedelijke ruimte. Het project maakt deel uit van een circa 180 jaar oud gebouwencomplex dat is aangemerkt als nationaal belangrijk cultureel erfgoed. De oudste delen van het gebouw gaan terug tot Carl Alexander Engel en werden voltooid in 1839. Tegenwoordig bevinden zich kantoren, winkels en horecagelegenheden rond de nieuwe binnenplaats. Die is nu het hele jaar door bruikbaar onder een sculpturaal glazen dak. JKMM Architects ontwierp het transformatieproject.
Bladerdak van glas

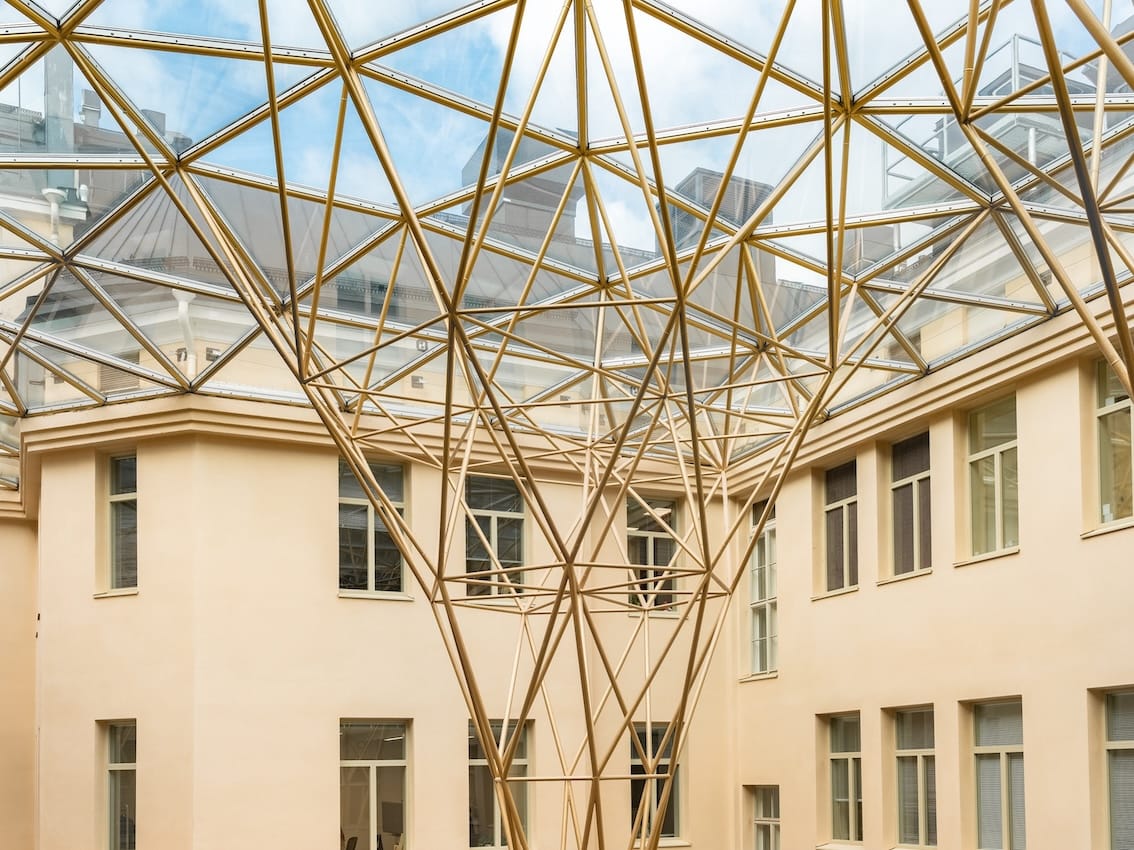

Het onderliggende concept van de architecten was dat de binnenplaats niet wordt overdekt door een traditioneel glazen dak, maar door het bladerdak van een bos. Vier stalen kolommen van ongeveer 14 meter hoog vertakken zich in een uiterst slanke structuur die het glazen dak draagt en aanzienlijk minder staal vereist dan conventionele ontwerpen. De organische, bijna landschappelijke ontwerptaal moest perfect harmoniseren met het historische gebouw. Het ‘nieuwe’ element moest duidelijk herkenbaar zijn, maar niet botsen met de bestaande structuur.
Glas technische uitdaging
Het glas vormde ook een technische uitdaging, aangezien ongeveer 190 driehoekige, elektrisch verwarmde driedubbele IGU’s van Finnglass werden geïnstalleerd. Door hun geometrie is elk element in feite uniek: de driehoeken hebben verschillende zijden van ongeveer drie meter en een opbouw van 88.4(16)8(16)88.4. Alle glasplaten zijn voorgespannen als TSG-H (gehard veiligheidsglas met heat-soak test) of gedeeltelijk voorgespannen glas. Ze kunnen sneeuwbelastingen tot circa 7 kN per vierkante meter weerstaan dankzij Trosifol UltraClear PVB-interlayers. Dit komt overeen met meer dan 700 kilogram permanente of tijdelijke belasting.
Hoge kleurweergave beglazing
Deze zeer transparante folies dragen ook in belangrijke mate bij aan de hoge kleurweergave-index van de beglazing; met een CRI-waarde van 94 en een externe geelwaardespecificatie van < 0,8 (bij 1,52 mm dikte) is de waas bijzonder laag. Daarnaast kan het dak actief over het volledige oppervlak worden verwarmd om ijs en sneeuw gecontroleerd te laten smelten en een onbelemmerd zicht te garanderen. Deze beglazing zorgt voor een daglichttoetreding van 61%, een g-waarde van 31% voor uitstekende zonwering en een uitstekende thermische isolatie dankzij een bijzonder lage Ug-waarde van 0,8 W/m2K (bij een dakhelling van 2 graden).
Uiterst nauwkeurige glasgolfgeleiders
Terwijl het project in Helsinki laat zien hoe glas complete stedelijke ruimtes kan herdefiniëren, heeft SCHOTT de grenzen van het materiaal in een ander domein verlegd: de nauwelijks zichtbare displays in slimme brillen. De beeldkwaliteit van augmented reality wordt niet alleen bepaald door software, maar vooral door een component dat een geometrische reflecterende golfgeleider wordt genoemd. Eenvoudig gezegd maakt deze reflecterende golfgeleider deel uit van de lens: hij haalt een beeld uit een microprojector, geleidt het door de lens via ingebedde semitransparante spiegels die in lagen zijn opgebouwd, en projecteert het vervolgens voor het oog. De echte omgeving blijft volledig zichtbaar, terwijl digitale informatie netjes in het gezichtsveld wordt geïntegreerd.
Extreme precisie
Om dit mogelijk te maken, moet de lens met extreme precisie worden vervaardigd. Zelfs minimale afwijkingen zouden vervormingen, helderheidsverlies of kleurafwijkingen veroorzaken. Naast deze golfgeleiders levert SCHOTT ook de hoogprecisie glaswafers – dus alle belangrijke optische componenten.
